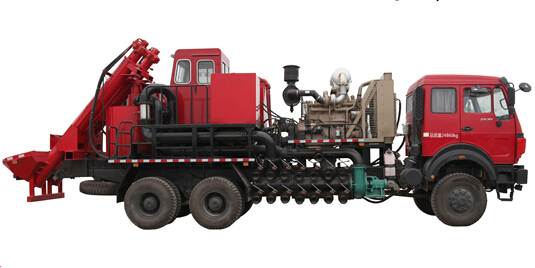

LK5252THS360 混砂車
一、概述:
LK5252THS360型混砂車主要用于為油田配制不同添加劑的壓裂液,并向各型的壓裂車泵送不同砂比、不同粘度的壓裂液,來完成各種大、中型壓裂施工及各種防砂作業。
二、主要性能參數
1、排量:16 m³/min(最大清水排量)
2、最大排出壓力:0.6 MPa
3、最大排出密度:2400 kg/m³(體積比45%)
4、化學液體添加劑排量:3個系統總排量370 L/min
5、支撐劑輸入:2個系統總最大輸砂量360 m³/h
三、技術參數:
1、裝載底盤:北奔牌ND2254F50J(6×6)
軸距:5050+1450 5100+1350 mm
發動機型號:WP12.375E40、WP10.336E40
發動機功率:276 kW、247 kW
2、車臺發動機:康明斯KTA19-C600,功率600 HP,轉速2100 rpm,
3、分動箱:美國雙環分動器。一個輸入口,四個輸出口驅動油泵。
4、砂泵:采用機械密封,全襯膠式離心泵12"×10"×23"底盤車驅動。
5、供液泵:采用機械密封全襯膠離心泵10"×8"×16"液壓驅動。
6、混合罐:采用立式圓型帶機械攪拌混合罐,容積2 m³
7、輸砂器:2×12"雙筒螺旋輸砂器,可實現正反轉,無級調速。
8、管路系統:配有10"和8"吸入、排出管匯,實現雙吸雙排。
9、液體添加劑泵:配有三臺液添,一臺干添,兩臺柱塞泵,一臺齒輪泵,一臺螺旋泵。
10、控制系統:配有液位自動控制系統,數據采集系統,顯示系統和操作系統
11、外型尺寸(長×寬×高) 12000×2500×4000 mm
12、設備總重:24860kg
